アート二クスのホームペ-ジにようこそ |  |
プリント板設計
 |
|||
 |
 |
||

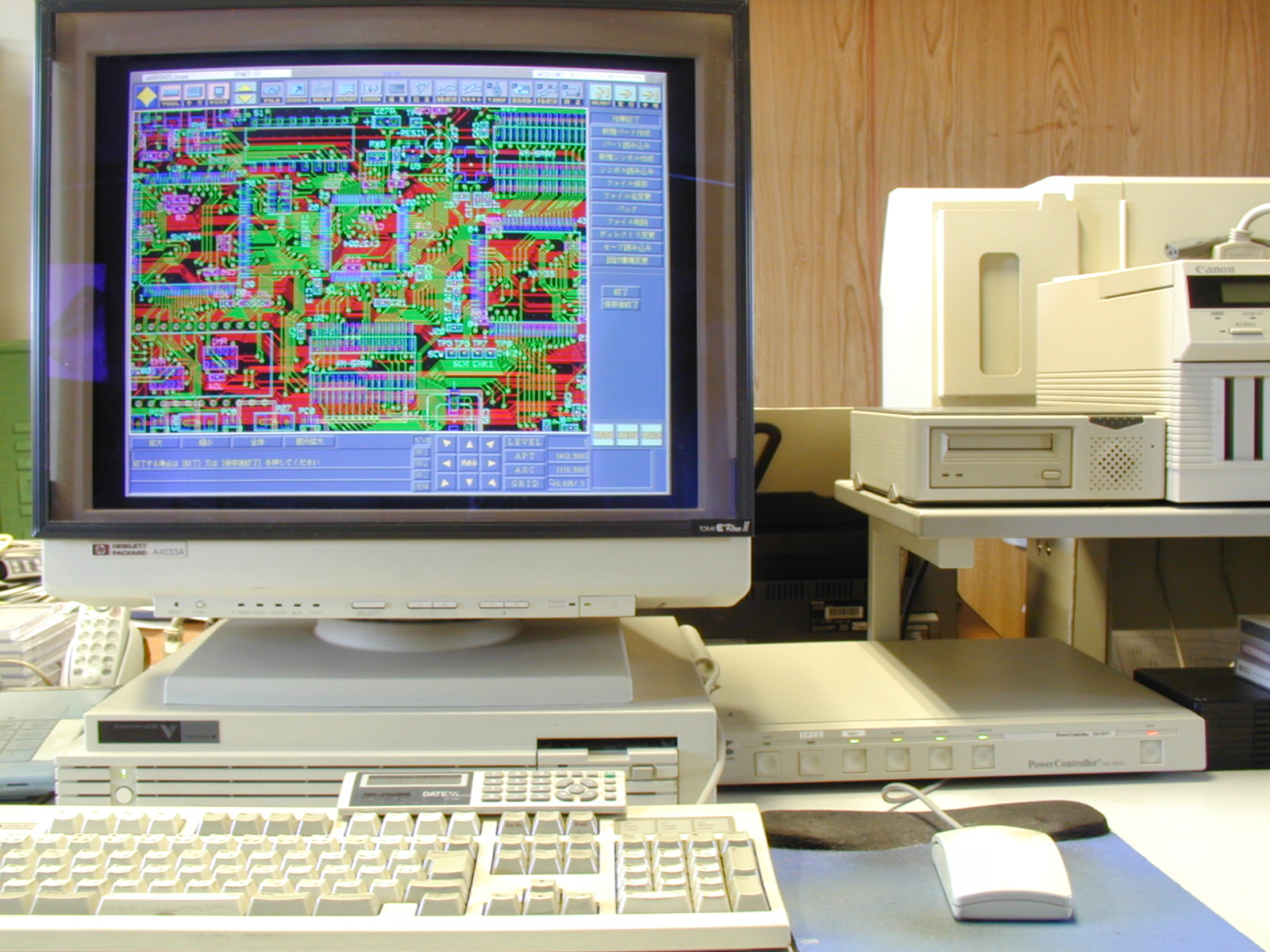

CADVANCE αⅡ |

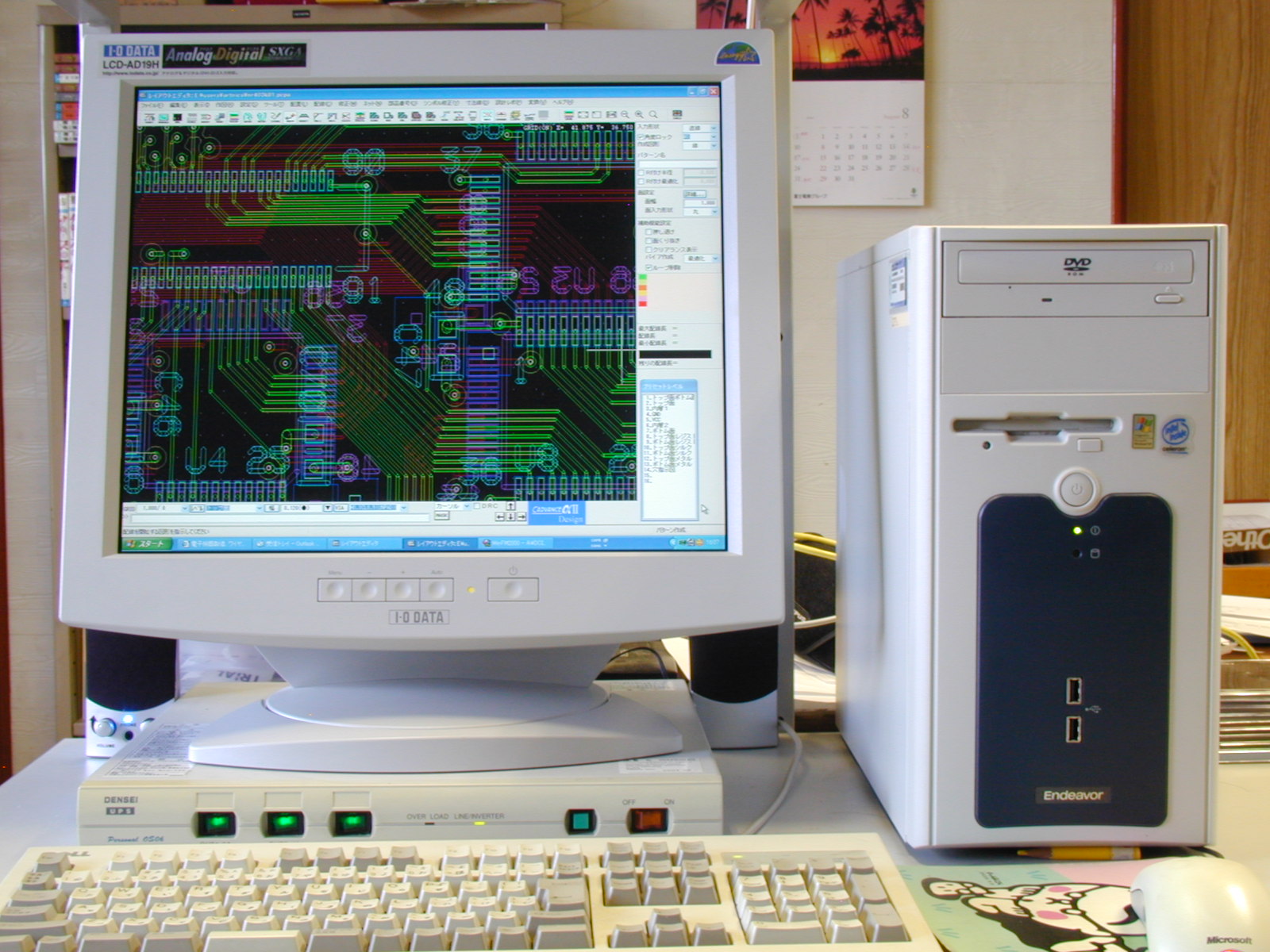

CADVANCE V |
||
各種プリント板（片面板・両面板・多層板・フレキシブル基板）のパターン設計は、お任せ下さい。 携帯電話・無線機等の高周波回路、ハードディスクその他デジタル回路、 電源基板等25年間の設計実績があります。 インピーダンスコントロールパターン、等長配線パターン等の高精度パターン、ＢＧＡ、ＩＶＨ、ＢＶＨ、ビルドアップ等ファインパターン、多種多様の基板設計に対応します。お気軽にご用命下さい。 回路図、部品表、基板寸法図をご用意下さい。リーズナブル価格にてお見積いたします。 |
|||
| インピーダンスコントロール基板 差動マイクロストリップライン、シングルストリップライン、マイクロストリップライン設計実績あります。 高周波基板 携帯電話、携帯無線機、各種測定器の設計実績あります。 |
|||
|
